Reverse Engineering-এর accuracy অনেকটাই নির্ভর করে আপনি physical part কত ভালোভাবে measure করতে পারছেন তার ওপর। সব project-এর জন্য expensive scanner দরকার হয় না; সঠিক কয়েকটি measurement tool এবং disciplined measurement method দিয়েই অনেক mechanical part accurate CAD-এ reconstruct করা যায়।
সবচেয়ে প্রয়োজনীয় Tools
- Digital Vernier Caliper: length, thickness, diameter, depth ও step measure করার জন্য।
- Micrometer: খুব precise thickness বা shaft diameter-এর জন্য।
- Steel Rule: বড় overall dimension-এর দ্রুত measurement।
- Radius Gauge: fillet/radius identify করতে।
- Thread Gauge: screw thread pitch নির্ধারণে।
- Angle Gauge/Protractor: inclined face ও angle measure করতে।

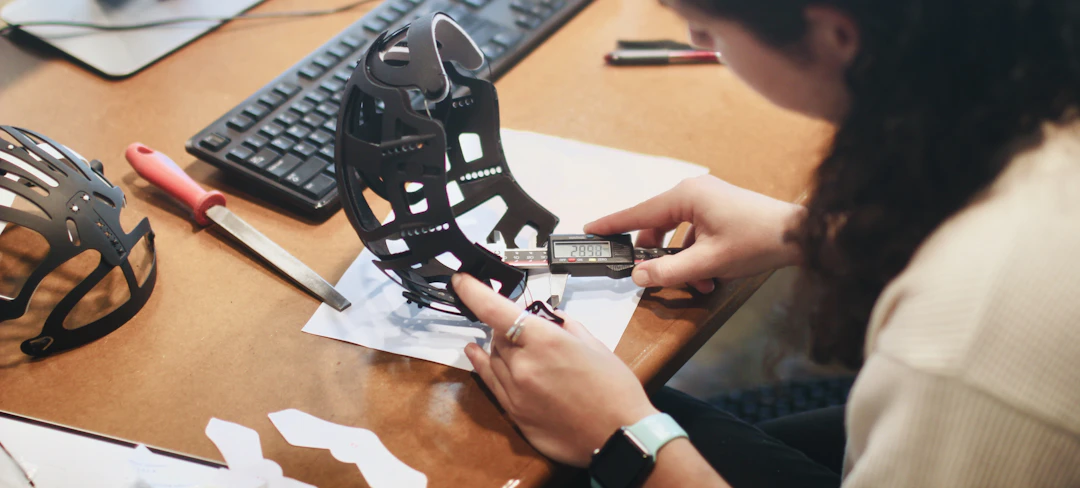

Caliper কেন সবচেয়ে গুরুত্বপূর্ণ?
একটি ভালো digital caliper দিয়ে outside, inside, depth এবং step—চার ধরনের measurement নেওয়া যায়। Reverse engineering শুরু করার জন্য এটি সবচেয়ে versatile tool। তবে jaw alignment ও measurement pressure consistent রাখতে হবে।
Micrometer কখন ব্যবহার করবেন?
Bearing seat, shaft বা thin sheet-এর মতো critical dimension-এ caliper-এর চেয়ে micrometer বেশি repeatable result দিতে পারে। সব dimension micrometer দিয়ে নেওয়া প্রয়োজন নেই; critical tolerance feature-এ ব্যবহার করুন।
Reference Surface ব্যবহার করুন
Measurement নেওয়ার আগে datum ঠিক করুন। একটি flat base, centerline বা primary mounting face থেকে dimension নিলে CAD reconstruction coherent থাকে। একই feature কয়েকবার measure করে average/consistency যাচাই করুন।
Complex Shape-এর জন্য
Contour gauge, profile template, photograph with scale reference এবং প্রয়োজনে 3D scanner কাজে আসতে পারে। তবে scan mesh-কে final engineering CAD হিসেবে blind copy না করে critical feature manually verify করা উচিত।
Measurement Checklist
- Tool zero check করুন
- Part পরিষ্কার করুন
- Datum নির্বাচন করুন
- Overall dimension আগে নিন
- Hole/slot position map করুন
- Critical dimension 2–3 বার measure করুন
- Sketch-এ measurement লিখে রাখুন
- Test print দিয়ে fit validate করুন
Tool-এর Accuracy বনাম Final Print
0.01 mm display দেখালেই final 3D Print 0.01 mm accurate হবে এমন নয়। Printer calibration, material shrinkage, orientation ও hole geometry final tolerance-এ প্রভাব ফেলে। Measurement accuracy এবং manufacturing capability আলাদা করে বিবেচনা করুন।
